מעגל חשמלי

מושגים:

מעגל חשמלי- מעגל בו זורם זרם.
זרם חשמלי- זרם של אלקטרונים בכיוון אחד סימנים מוסכמים במעגל חשמלי.
אמפרמטר-מכשיר למדידת עוצמת זרם מודד ביחידות שניקראות אמפר.
זרם- תנועה של פרטים בכיוון מסוים.
עוצמת זרם חשמלי- כמות האלקטרונים העוברת בחתך של מוליך בשנייה אחת.
יחידות עוצמה- אמפר [אמפרים A]
דינמו-מכשיר שבנוי מגלגל מחובר למגנט בתוך סליל. כאשר מסובבים
את הגלגל המגנט זז בסליל ויוצר זרם חשמלי שמפעיל נורה. [אבל משתמשים דר"כ לנורה באופניים שמסובבים את הדוושות].
מעגל טורי - מעגל שבו רכיבים מחוברים אחד אחרי השני.
חיבור בטור- מעגל בו מחוברים רכיב אחד אחרי השני קוראים חיבור בטור.
חיבור במקביל- מעגל שבו רכיבים מחובקים במקביל זה לזה.
מדידות עוצמת זרם:
-אמפרמטר.
-עוצמת אור בנורה.
-ע"י מצפן
- כשנורה "נשרפת" (מה שמוכר לנו מהבית) חוט הלהט ניחתך [הופך ממוצק לנוזל] מנתק את המעגל והמעגל פתוח לא עובר בו זרם.

סימנים מוסכמים של סמלים במעגל:

הגורמים המשפיעים על עוצמת הזרם החשמלי:
1. סוג המוליך: כול סוג מתכת מוליך זרם בצורה שונה.
2.אורך המוליך:ככול שהמוליך ארוך יותר כך עוצמת הזרם נמוכה יותר.
3.עובי המוליך:ככול שהמוליך עבה יותר כך עוצמת הזרם גדולה יותר.
4.עוצמת מקור מתח: ככול שהעוצמה של מקור המתח גדולה יותר כך עוצמת הזרם תגדל.
5.מספר רכיבים במעגל טורי:ככול שמספר הרכיבים במעגל טורי גדול יותר כך עוצמת הזרם קטנה.
מעגל טורי- מעגל שבו רכיבים מחוברים אחד אחרי השני.
שימו לב: ככל שמספר הסוללות גדול יותר [מקור מתח גבוהה יותר] כך עוצמת הזרם גבוהה.

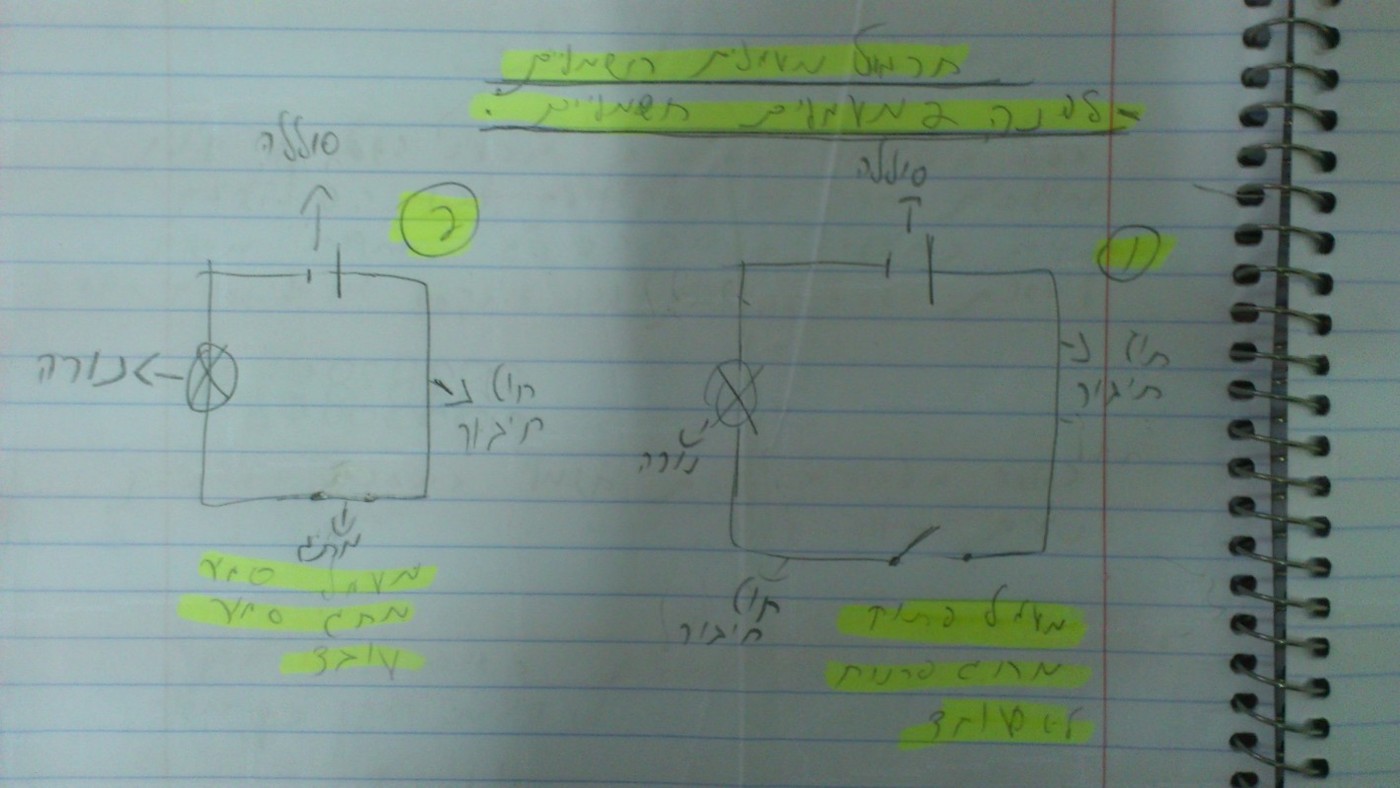

לפניך 2 מעגלים חשמליים:

שימו לב למתג\מפסק במעגל- אם המעגל פתוח או סגור ניקבע רק ע"י המפסק\מתג.

חיבור בטור וחיבור במקביל במעגל חשמלי:

חיבור בטור:

מעגל בו מחוברים רכיב אחד אחרי השני קוראים חיבור בטור.

שימו לב שכל רכיב שמוסיפים למעגל טורי מקטין את עוצמת הזרם.

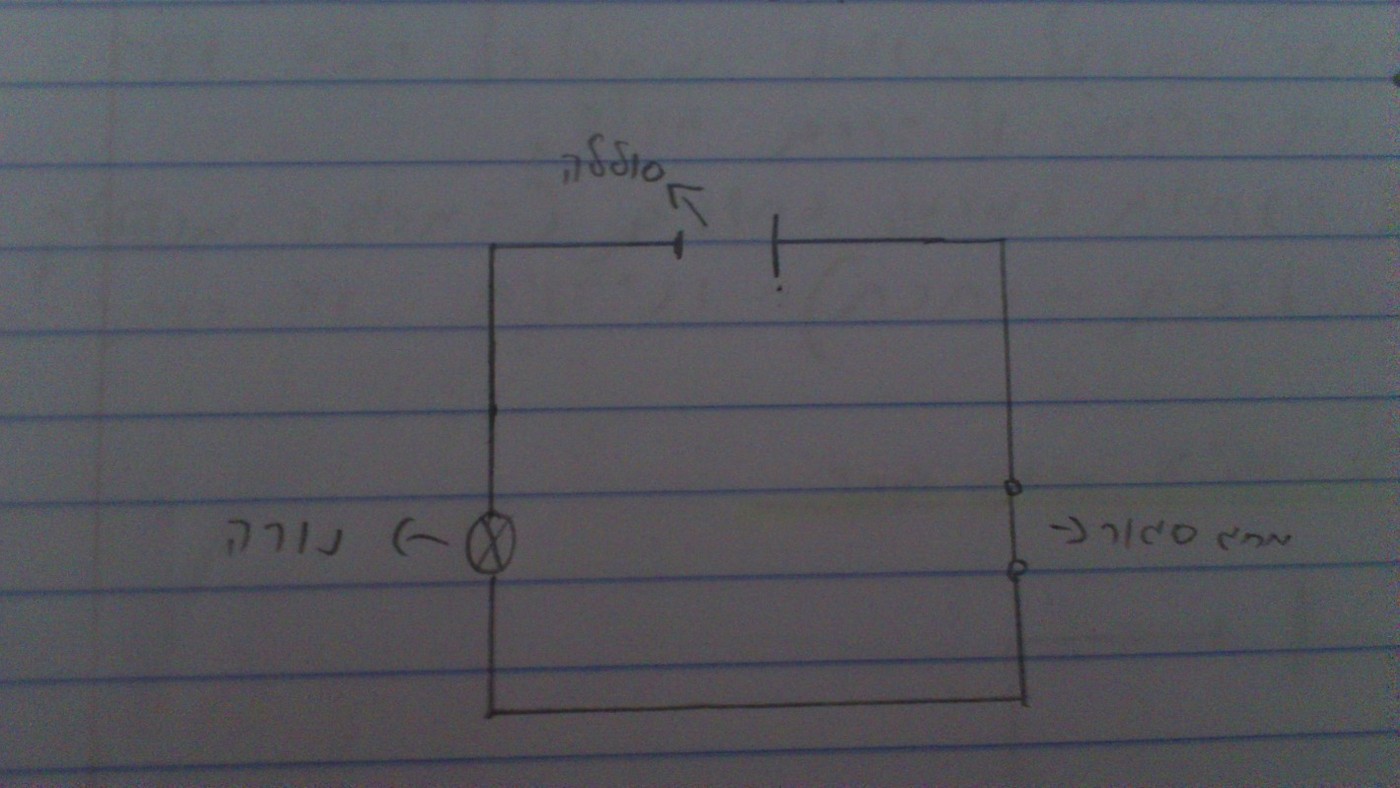

לדוגמא:

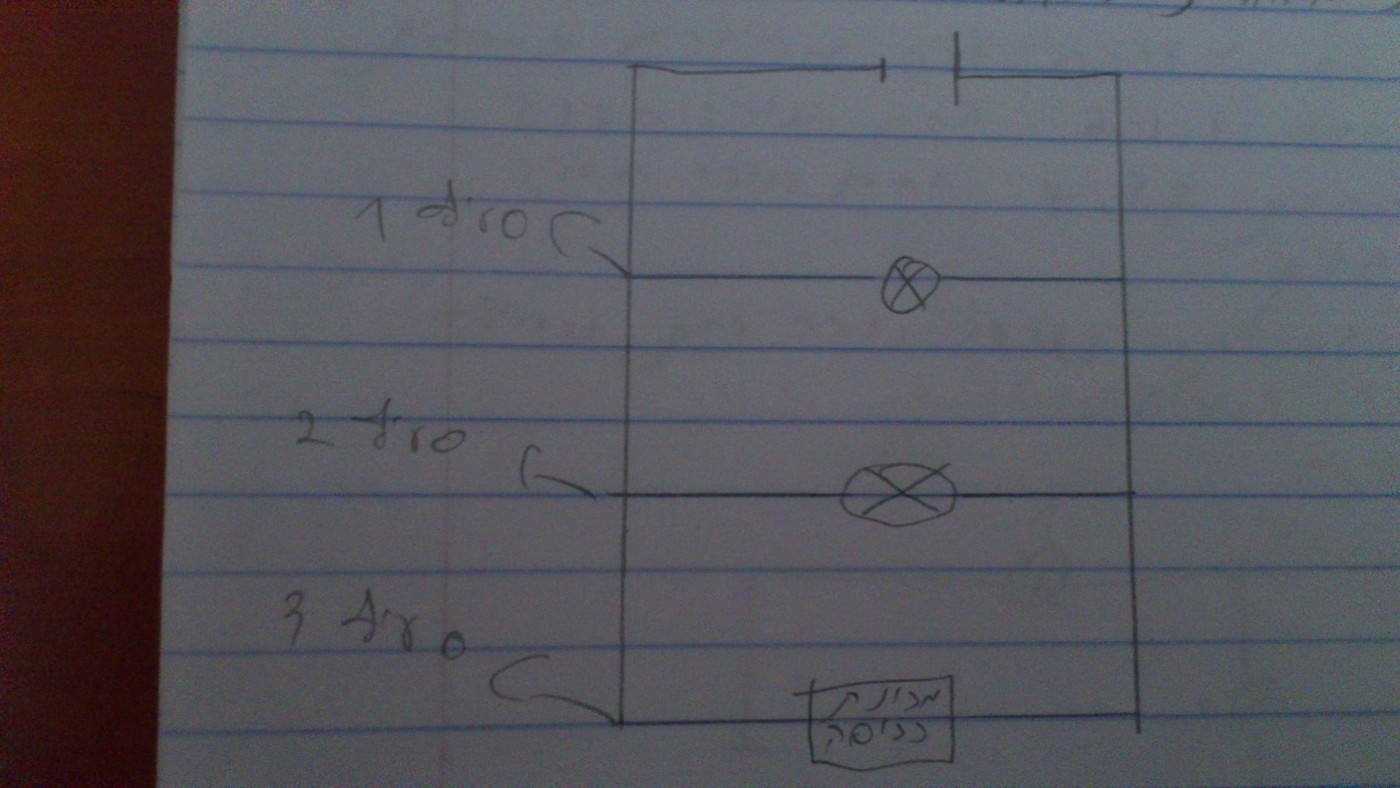

חיבור במקביל:

מעגל שבו רכיבים מחוברים במקביל זה לזה.

שימו לב: ככל שיש יותר סעיפים ובהם מרכיבים עוצמת הזרם עולה.

אם רכיב מתקלקל בסעיף הוא אינו משפיע על שאר הזרם ושאר הסעיפים עובדים.

לדוגמא:

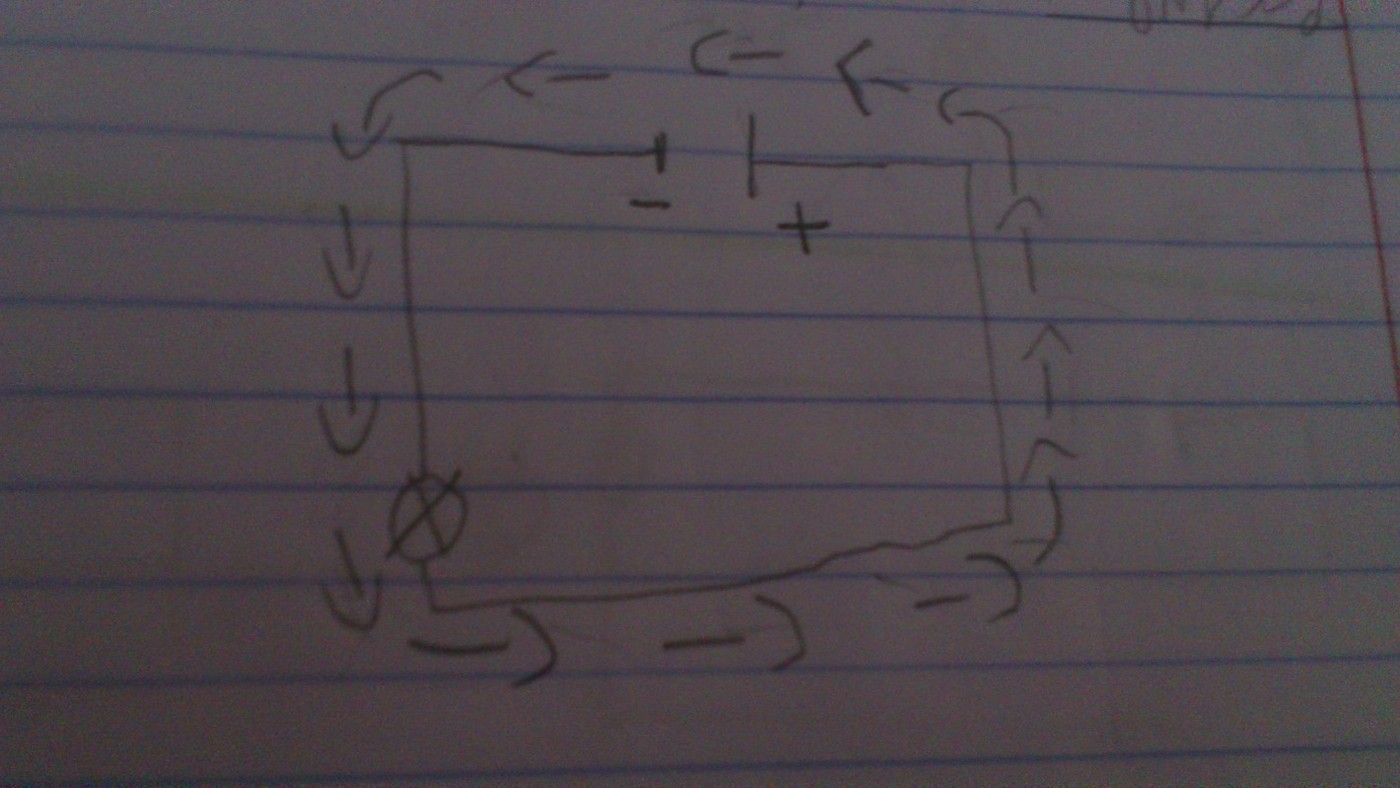

כיוון הזרם במעגל חשמלי:

כיוון זרם במעגל מוגדר כך שמהדק החיובי אל הדק השלילי של מקור המתח\סוללה ומחוץ למעגל מהדק השלילי אל החיובי.

דוגמא למעגל:
