הדליה אוטומטית בחממה רעיון מס' 25
[ פטנט רשום PCT] 21.3.03
לאחר בדיקה ראשונית של יישום הרעיון:
אופציה אחת מני רבות אפשריות:
1. להשתמש בפרופיל מיוחד אחד בעל שתי מסילות,תחתונה ועליונה, [מדגם בהליך רישום]
1א. מסילה תחתונה = תשמש גלגלות [גלגלת לכל שתיל] שינועו בכוח משקל השתיל המשתחרר
בכיוון הנגדי לחוט ההדליה [אורכו של חוט ההדליה נקבע מראש]החוט יעבור דרך טבעות
היוצאות מהגלגלות. ודרכן עובר החוט מהשתיל ועד לחיבורו הקבוע על השרשרת שעל
המסילה העליונה.
1ב. מסילה עליונה = תשמש שרשרת או רצועה, שבה נקודות חיבור על זרועות מאוזנות במרחקים
קבועים [כמרחק שתיל משתיל] ואשר אליהם יש לקשור את חוט ההדליה באורך קבוע מראש
כאורך המרבי של השתיל בסוף הגידול, ובצד הנגדי לכיוון הברכת השתיל.

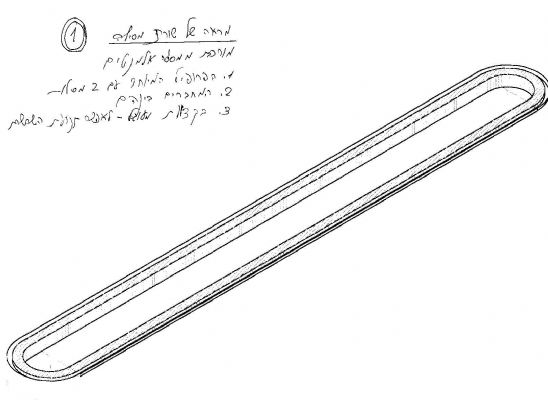

ראה סקיצה ראשונית של שורת מסילה [סימן 1 ]
2. הפרופיל יוכן מכיפוף של פח מגולוון בעובי דופן 1.5 מ"מ וביחידות באורך 6 מטר.
2א. שני פרופילים יחוברו מנוגדים כל 60 ס"מ בעזרת מחברים כל 1 מטר, לקבלת מסילה קשיחה,

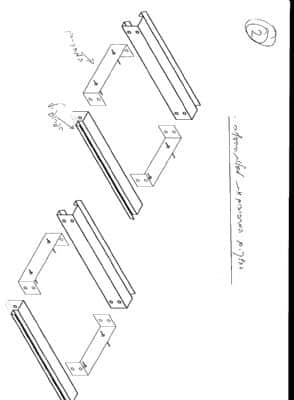

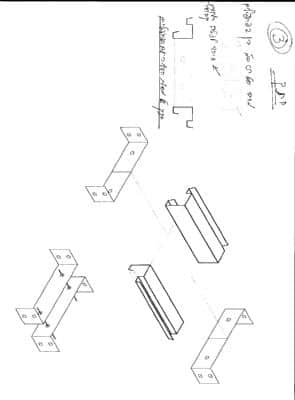

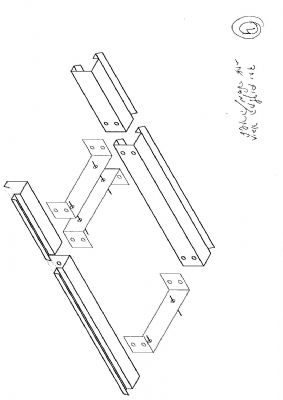

ראה סקיצה ראשונית של פרופילים ומחברים ושל חתך החיבור ביניהם [סימן 2- 3- 4-]
3. קצות שורת מסילה עשויים מאותו פרופיל - חצאי עיגולים בקוטר 60 ס"מ ,[לבצע ביציקת
אלומיניום בתבנית] חצאי העיגולים ישמשו כהמשך טבעי של שורת המסילה,
3א. במרכזם של חצאי העיגולים בכל שורת מסילה יותקן ציר + גלגל שיניים.

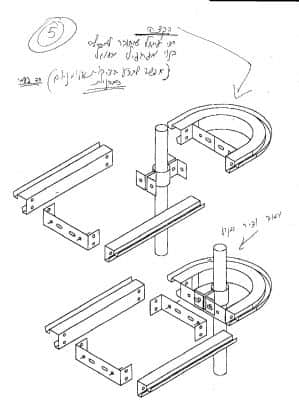

ראה סקיצה ראשונית של חצאי העיגולים שיבואו בקצות שורת המסילה[סימן5]
4. בתחילת אחת השורות ,קיצונית או מרכזית בחממה[-לבדיקה- השקעה של כוחות ] על הציר
יותקן מנוע גיר מתאים,
4א. כל ציר יקבל גלגל שיניים נוסף , הגלגלים הנ"ל יחוברו ביניהם בשרשרת נוספת המונחת על
פטה הקבועה בין השורות בקו ישר וורטיקאלי לשורה, וכשהמנוע מסובב את ציר שורה ראשונה,
גלגל שיניים נוסף זה, יאפשר סיבוב של כל יתר השורות המחוברות אליו.

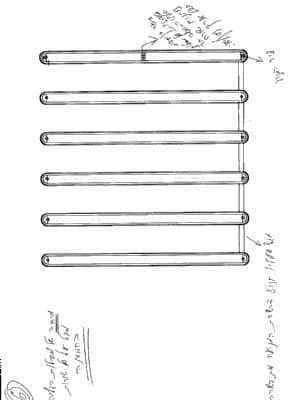

ראה סקיצה ראשונית של מראה השורות בחממה [סימן 6]
הרעיון:
1. קובעים את חוט ההדליה מהקרקע וצמוד לשתיל ,
2. משחילים החוט לטבעת היוצאת מהגלגלת הנמצאת במסילה התחתונה ובניצב לשתיל.
3. מושכים אורך חוט כאורך השתיל בסיום הגידול [במקרה של עגבניות= כ-13 מטר] וקושרים
לזרוע היוצאת מאוזנת משרשרת ההינע, הנמצאת במסילה העליונה,
4. משרשרת ההינע יבלטו כל 30 ס"מ זרועות מאוזנות באורך 10 ס"מ, ולזרועות אלו ייקשר חוט
ההדליה באורך הרצוי [נאמר 13 מטר- בעגבניות] קשר קבוע ובכיוון נגדי להברכת השתיל,
זרועות אלו ימנעו סיבוך השתיל בעיקר בקצות השורות.
5. מנוע גיר מופעל להנעת 15 ס"מ שרשרת במסילה העליונה.
6. חוט ההדליה הקשור לזרוע הבולט של שרשרת ההינע, נע קדימה 15 ס"מ ,
7. חוט ההדליה משתחרר באותם 15 ס"מ, החוט מחליק בטבעת היוצאת מהגלגלת שעל
המסילה התחתונה, בכוח משקל השתיל, והשתיל מוברך על הקרקע.
8. את מסילות ההדליה יש לקבע מתחת לפתות רוחביות מאוזנות של החממה ובהעדר פתות כאלה,
יש להתקינן תחילה.
הערות:
1. בעל חממה יניע את כל שתילי החממה בלחיצת כפתור, ויחסוך אלפי שעות עבודה.
2. הערכת עלות ל- 1 מטר בשורה של מסילת הדליה באורך 12- 24 מטר, מותקנת בחממה ללא
תשתית קונסטרוקציה רוחבית מאוזנת קיימת, סה"כ : ? [בבדיקה בהתאם להתפתחות הרעיון]
משה חזן יש מיש
ממציא
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
קשירת השתיל לחוט ההדליה
1.4.03
רעיון המשך לפטנט מס' 25 הדליה אוטומטית בחממה.
קשירה אוטומטית של השתיל לחוט ההדליה לכל אורכו ולמשך הגידול.

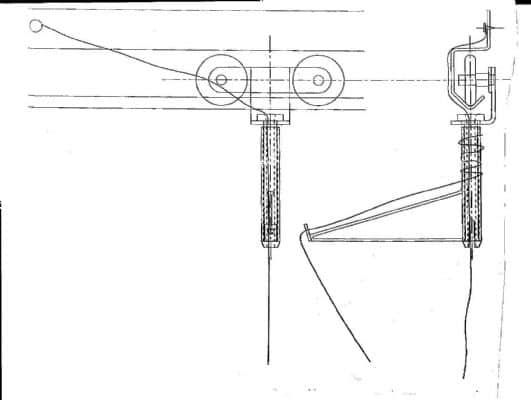

כאמור במסילה התחתונה מחובר לגלגלות וכלפי חוץ מוט עם טבעת דרכה יעבור חוט ההדליה מהשתיל באדמה ועד לחיבור הקבוע בשרשרת שעל המסילה העליונה.
א. במקום מוט עם טבעת נתקין לגלגלות [בדומה לגלגלות דלת הזזה] ברזל שטוח 30/4
באורך כ-10 ס"מ , ובקצהו חור קוני בקוטר 1 ס"מ .
ב. לתחתית החור ירותך צינור בקוטר זהה, ואורכו כ 5 ס"מ, כאשר בחלקו התחתון של
הצינור ישנה הברגה חיצונית, ותברוג עם ראש דיסק בתחתיתו בקוטר 4 ס"מ,
כאשר הקיפה של הדיסק עשוי קוני כלפי הצינור. על דיסק זו ישב חוט הקשירה.
ג. צינור זה ישמש להשחלת חוט ההדליה דרכו במקום המוט עם הטבעת דלעיל.
ד. עוד בטרם יושחל חוט ההדליה דרך הצינור ,
תותקן על הצינור גלגלת מותאמת עם חוט קשירה באורך 20 מטר, ותסגור עליו
הדיסק.
ה. חוט הקשירה מותקן כך שמשיכת החוט ממנו הינה ורטיקאלית, ואין שום מעכב
בתחתיתו , אם נשחרר את החוט קלפי מטה.
ו. נשחיל בצינור מלמטה למעלה את חוט ההדליה משורש השתיל ועד לשרשרת אשר
במסילה העליונה, מרחק קבוע מראש – כ 15 מ.א. [אורך מקסימאלי של הצמח]
ז. נשחרר את חוט הקשירה ונקשור אותו יחד עם חוט ההדליה לקרקע ליד השתיל,
ח. שים לב !! חוט הקשירה שהשתחרר יוצר בעת משיכתו כלפי מטה ספיראלה המקיפה את חוט ההדליה,
ט. יתכן ובתחילת הגידול ועד להגעת השתיל למועד ההברכה יש להקיף את חוט
הקשירה על השתיל בעזרה ידנית,
י. מכאן ואילך כאשר שרשרת ההינע זזה, זז קדימה גם חוט ההדליה וגורם לשתיל לרדת , [עקב משקלו] בה בעת מושך השתיל חוט ספיראלי מגלגלת חוט הקשירה, חוט זה כורך עצמו אוטומטי סביב צמרת השתיל בעודה קטנת היקף, [חוט הקשירה חופשי ומשוחרר ואינו לוחץ על הצמח], עם הזמן השתיל מתעבה וחוט הקשירה מתהדק סביבו ולא מפריע ליתרת הצמח המתרחבת, וכך ימשיך חוט הקשירה לכרוך עצמו על השתיל כל אימת ששרשרת ההינע זזה,
משה חזן יש מיש
ממציא
|
